抗辐照X光CCD相机

 共1页  1

【项目简介】

X光透射照相是研究物体内部形态及密度信息的诊断技术，它利用X射线的强穿透能力以及它与物质的相互作用性质，根据成像平面上单位面积的X射线强度空间分布，确定客体的几何性质和物理特性，从而对客体及其内部结构进行定量测量和物理诊断。X光照相技术能“看”到物体的内部，撞击或爆炸发光对它的记录影响很小，因而该技术可被广泛用于轻气炮弹丸姿态诊断、聚能装药射流、自锻弹丸形成和侵彻靶过程、冲击波相互作用、爆轰参数测量以及动高压下材料的压缩过程等研究。因此，X光照相已发展成为爆炸与冲击动力学实验研究中的重要测量方法。

抗辐照X光CCD相机由于其具有灵敏度高、线性度好、大动态范围、高抗辐照性能以及图像直接数值化等优点，成为目前X光照相主流的接收设备。

【技术创新性】

    抗辐照X光CCD相机采用独有的辐射防护设计，使系统具有很大的接收X光能量范围，接收X光能量最高可达450 keV。另外，无论是相机的控制与数据传输还是外触发同步控制，设计中都采取了光电转换的方式并由光纤传输，最大程度上增强了系统在强电磁干扰环境下的抗干扰能力。

产品目前有XRC100-450和XRC150－450两个型号，接收X光能谱范围可从10kV到450kV，有效成像面积最高可达200mm×200mm，空间分辨率最高可达7 lp/mm，灵敏度可高达500ADU/mR，像元阵列最高可达4096×4096。

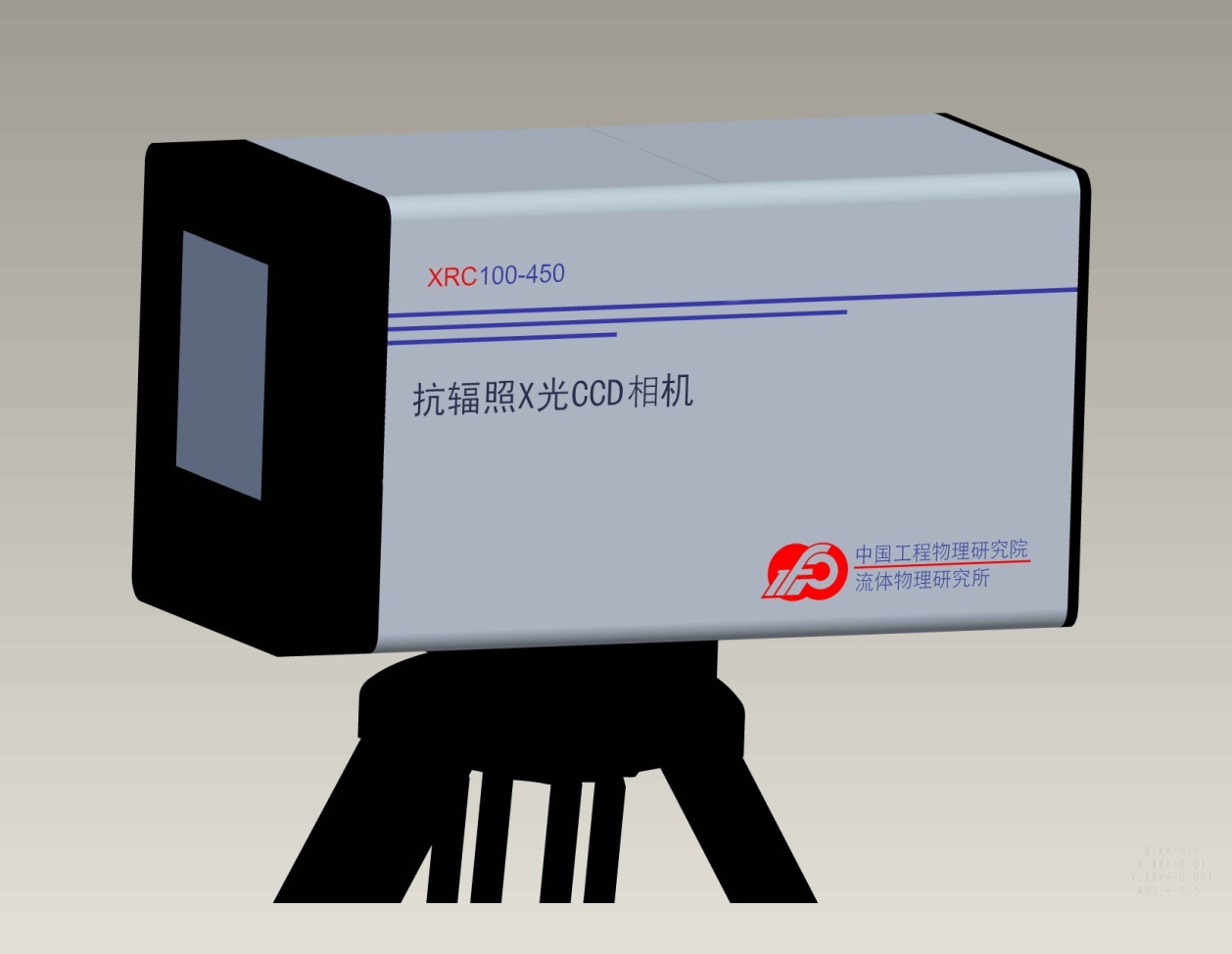

图1 闪光X光照相光电图像接收系统照片

【社会应用】

    产品目前已用于高速飞片姿态诊断、爆轰参数测量等方面。另外，产品还可以应用于安检、工业无损检测、食品及种子检测、PCB电路检测、轮胎检测、玩具检测、生物及医疗以及科学研究等许多领域。
