液晶多光谱成像技术

文章来源:流体物理研究所   时间:2011-10-28 访问数:

 共1页  1




中物院流体物理研究所在液晶光谱成像技术研究方面开展了多年研究,自主研制了液晶光谱成像侦察系统的原理样机,并开发了光谱图像处理软件,可获得全色图象和任意目标的光谱信息。样机系统的工作谱段为400-700nm;光谱分辨率为20nm,透过率~15%@600nm

简要说明

液晶光谱成像技术是一种基于液晶电控双折射效应的新型光谱成像技术,采用面阵凝视成像方式,电控实现连续光谱调谐,与传统光谱成像技术相比,液晶光谱成像技术具有以下特点:

体积小、重量轻、功耗小;

采用面阵凝视成像方式,电控实现快速光谱连续调谐,不需要推扫过程,光路结构简单;

观测视场角大、通带宽度窄,光谱分辨率高,获取信息量大;

调谐过程中几乎不存在像移,对成像质量的影响非常小,有利于获得非常高的空间分辨率;

集成性和可移植性强,有利于应用系统的结构简化和功能拓展。

技术创新性

液晶多光谱成像技术是一种新型的光谱成像技术,利用基于液晶电控双折射效应电控实现光谱连续调谐,采用面阵凝视或线阵推扫成像方式,可获取高时间分辨率、高空间分辨率和高光谱分辨率的光谱图像,具有体积小、重量轻、易集成等优点

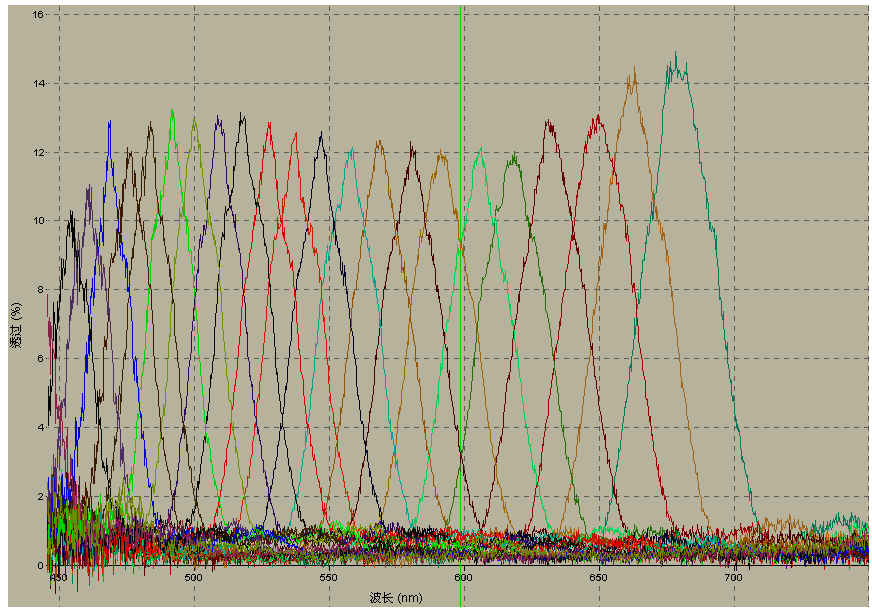

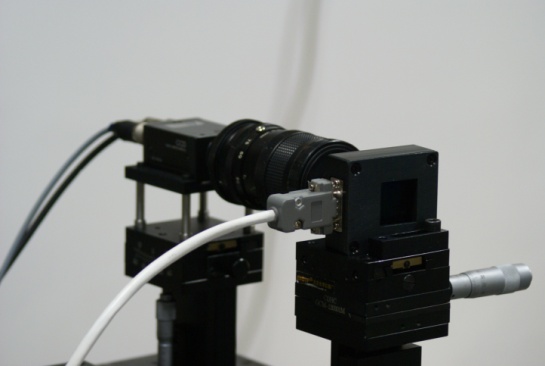

1  20nm带宽液晶光谱成像系统样机及其透过光谱

原始图像




b

640 nm单色图像                567 nm 单色图像             490 nm 单色图像

2 液晶光谱成像系统成像测试结果
